Anwenderbericht - Konstruktion von Tunnelvoreinschnitten

Das Ingenieurbüro Müller+Hereth für Tunnelbau in Freilassing setzt die 123CAD Software schon seit 2003 ein. Durch die meist komplexe Lagegeometrie war das Erstellen der Schnittzeichnungen zuvor sehr zeitaufwenig. Die Konstruktion der benötigten Horizontenverschneidungskanten hat viel Zeit in Anspruch genommen. Lange haben wir nach einem preiswerten auf AutoCAD basierenden Aufsatz für diese doch sehr spezielle Anforderung im Tiefbau gesucht.

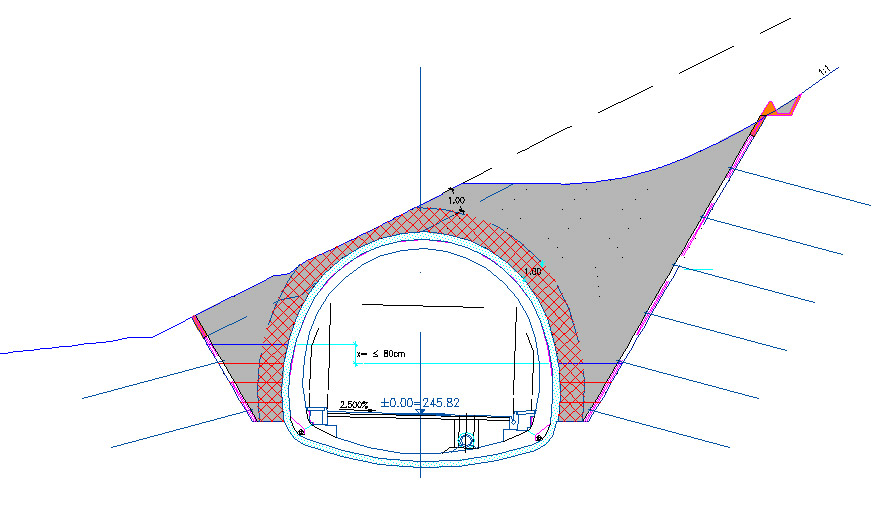

Tunneleinfahrt im Profilschnitt

In der Praxis überzeugt hat uns dann die Kombination aus dem leistungsstarkem Geländemodell sowie den 123CAD-Bausteinen: LAGEPLAN und QUERPROFILE.

Nach 1-tägiger Schulung und etwas Übung mit der Applikation war der Zeitgewinn überraschend.

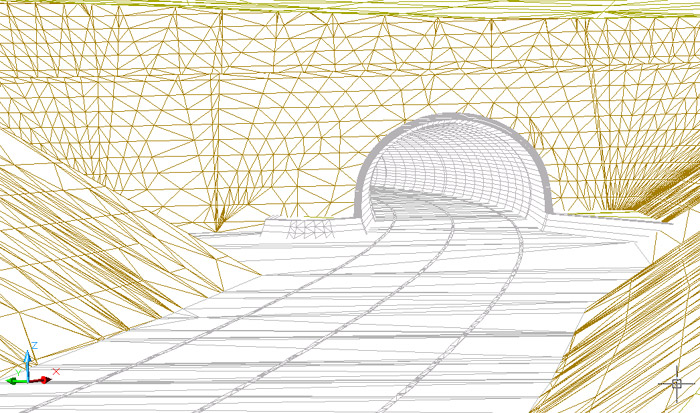

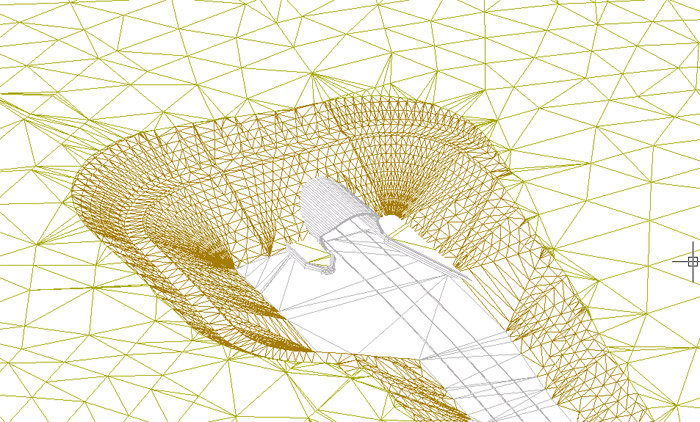

3D-Modell eines Tunnelvoreinschnitts

Als große Erleichterung wird von uns der visuelle Eindruck durch die Darstellung im 3D-Modell bewertet. Diese gelungene programmtechnische Umsetzung stellt uns während der gesamten Planungsphase eine sehr aussagekräftige Kontrollfunktion zur Verfügung.

Fazit: Die Softwarelösungen von 123CAD sind modern und intuitiv bedienbar. Mit dem flexiblen Schnittbaustein können die Planunterlagen konstruktiv sowie zeichnerisch zügig ausgearbeitet werden. Mit dem Support und dem Service der 123CAD sind wir sehr zufrieden.

(Autor: Sebastian Kimmeringer,
Ingenieurbüro für Tunnel- und Felsbau GmbH)
