Neue Funktionen für die Abwasser-Kanalplanung

Kanal-Abwasser-Planung-Konstruktion

Schnellere Planung, effizientere Umsetzung und echte Kostenersparnis: Mit der neuesten Version des Kanalmoduls bietet 123CAD eine innovative und praxisorientierte Lösung für die Planer von Abwasser-Kanalleitungen und -Netzen. Das Programm errechnet alle für die Realisierung Ihrer Planung erforderlichen Kanalrohr-Segmente in den ab Fertigteilwerk erhältlichen Standard- Rohrlängen und Anschluss-Winkel – selbstverständlich unter Berücksichtigung aller Parameter wie Schachtmindesttiefen, Schachtanschlusswinkeln und Haltungsneigungen. Durch die Optimierung in der Planung werden Schnittarbeiten auf ein Minimum reduziert. Die direkt aus dem Programm erstellbaren Schachtskizzen, Bauteil- und Rohrlisten vereinfachen die Bestellung beim Fertigteile-Hersteller.

aktuelle Funktionen:

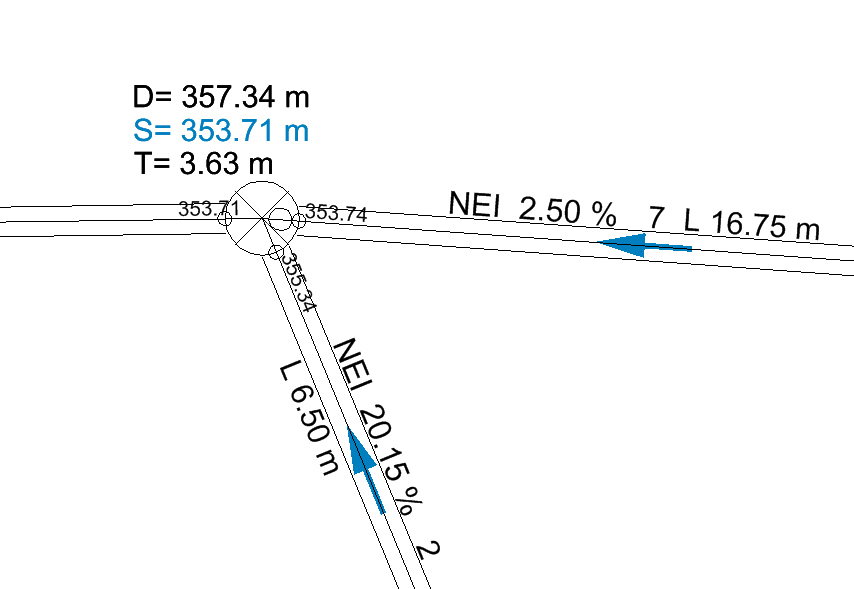

  • Schächte, Haltungen und Anschluss-Punkte konstruieren
  • exakte Berechnung von 3D-Rohrlängen mit Anschluss-Komponenten
  • einfaches Erstellen von 3D-Polylinien für Gelände, Sohle und Kanal-Achsen
  • automatische Berechnung von Absturzschächten
  • Gemeinsame Darstellung im Längenschnitt mit der Strassengradiente

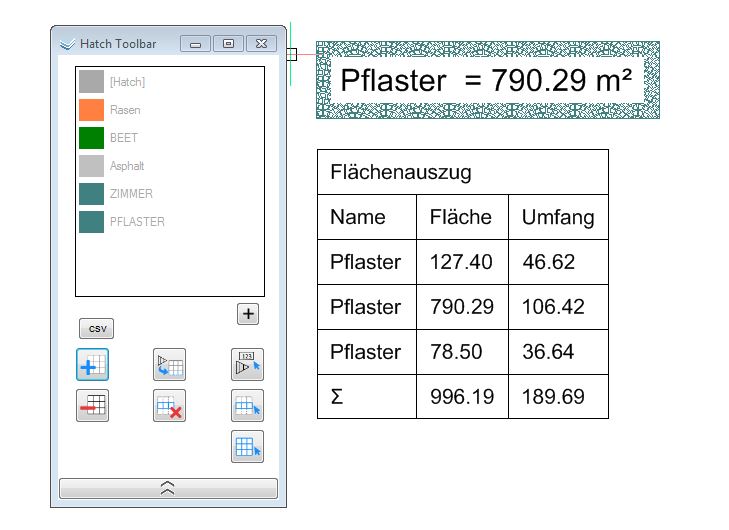

Neue Funktion Flächenberechnung mit Tabelle

Flächen-Raumstempel für universelle Themenpläne
Universell und Innovativ: Mit einer brandneuen Funktion zur Erstellung von Themenplänen und dynamischen Raumstempel bietet 123CAD ein einziges Lösungs-Tool für mehrere Aufgaben. Erstellen Sie mit wenigen Klicks Themenpläne mit dynamischer Flächen- und Längenberechnung. Durch die Möglichkeit der freien Definition und Belegung ihrer eigenen Farben, Schraffier- und Linienmuster haben Sie eine größtmögliche Flexibilität bei der Planung von dynamischen Raumstempel für unterschiedliche Themenpläne wie beispielsweise für Grunderwerbsplanung, Abwassersplitting oder für Energiekonzepte.

aktuelle Funktionen:

  • Definition von Schraffur-Flächen mit dynamischen Raum-Stempel und Rahmen
  • Definition von Längen/Linien mit benutzerdefinierten Typen
  • Einzelposition erstellen mit 2-Klicks
  • Erstellen von dynamischen Tabellen mit Summenbildung und CSV-Export

Neue Funktion Dynamische Fahrkurven-Simulation

Richtlinienkonforme Fahrkurven Simulation
Mit der im Modul Achstrassierung enthaltenen Funktion Schleppkurven bietet 123CAD ein wichtiges Werkzeug zur innerstädtischen Straßenplanung. Basierend auf den standardisierten Bemessungsfahrzeugen der FGSV ermöglicht das Modul Machbarkeitsanalysen und Befahrbarkeitsüberprüfungen in der Straßen-Entwurfsplanung. Das Programm berechnet und simuliert die Fahrbewegung von Fahrzeugen entlang einer Führungslinie und führt eine Kollisionsprüfung durch. Darüber hinaus können Fahr- und Rangiermanöver auch manuell gesteuert und simuliert werden. So lassen sich bei Straßenbau-Projekten Parameter wie Platzbedarf und benötigte Kurvenradien bereits in einem frühen Stadium der Planung sicher prüfen und mit verlässlichen Daten belegen und dokumentieren.

aktuelle Funktionen:

  • Machbarkeitsanalyse für Fahrbarkeitsnachweise in der Straßen-Entwurfsplanung
  • Steuerung entlang einer Führungslinie mit Kollisionsbetrachtung
  • manuelle Steuerung, vorwärts-rückwärts
  • Definition benutzer-definierter Fahrzeuge
