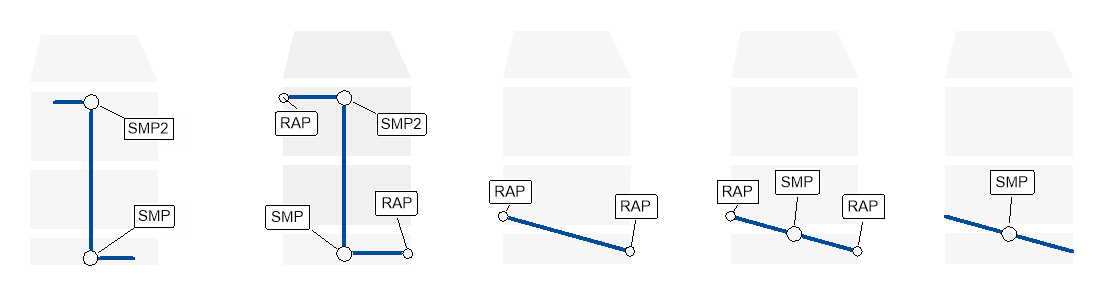

Dialog: Definition Haltung durch Schacht
						 onclick=
Mit verschiedenen Optionen zum Erstellen der Netztopologie aus Bestands - oder Planungsdaten.

Aufmaß

Aus der Schachtvermessung werden die relevanten Punktblöcke mit den standardisierten Abwasserattributen/Codes in die Zeichnung importiert.

Der Schachtdurchmesser berechnet sich wahlweise automatisch aus den Rohranschlusspunkten RAP bzw. den Bauwerkspunkten SBW.

Die Sohlhöhe des Schachts wird aus dem tiefsten RAP (Sohl-Ablauf) ermittelt. Mit den einfach bedienbaren Werkzeugen lassen sich die Haltungen und Leitungen nach DIN2425 einzeichnen.

Aktuelle Funktionen:

  • Automatische Generierung der Regelschächte, Sonderschächte oder Bauwerke aus dem Schachtaufmaß
  • Umschalten von Attributwerten in „Sichtbar/Unsichtbar“
  • Einfaches Zeichnen von Haltungen und Leitungen nach DIN2425
  • Automatische Übernahme in das ISYBAU Stammdaten-Kollektiv
