Ascii
Das Modul Lageplan/Vermessung beinhaltet umfangreiche und leistungsstarke
Werkzeuge zur Übernahme vermessungstechnischer Grundlagen ins CAD. Es
ermöglicht die einfache Umsetzung und Bereitstellung der Bestandsdaten für
die weiteren Planungsaufgaben.
Die offene Systemstruktur der integrierten ASCII-Schnittstelle zum Direktimport
dieser Daten erlaubt es dem Anwender alle spaltenorientierten Punktformate einzulesen.
Die Möglichkeit zur Definition zusätzlicher Symbolkodierung erwirkt unter anderem die
korrekte visuelle Darstellung aller relevanten Messpunkte im Lageplan. Linienverbindungen
werden als Spalte definiert und importiert.
Interpolation
Mit den effizienten graphischen Interpolationsbefehlen lässt sich ein gemessener Punktbestand sehr planungssicher verdichten und für gewünschte Schnittzeichnungen vorbereiten. Der leistungstarke 3D-Punkt-Interpolationsbefehl dient zum schnellen Erzeugen zusätzlicher Punkte auf Basis des Algorithmus eines digitalen Geländemodells.

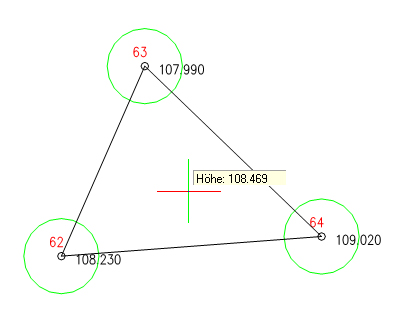

Temporäre Darstellung des Interpolationsdreiecks
Leistungsmerkmale:
- Einlesen von Tachymeteraufnahmen, wahlweise mit Punkt- Symbolkodierung und Linienverbindungen
- Einlesen von Laserdaten, (ca. 10 Mio Punkte handlebar)
- Automatische Punktnummerngenerierung mit Übernahme in die REB 22.013
- Punkte verwalten mit Modul: Inventary
